DZD10系列单片电磁制动器只有一对摩擦付，它具有结构简单，安装方便，工作频率高，动作灵敏，无空载力矩，噪声低等特点，广泛应用于印刷，造纸，包装，医疗，建筑，纺织，船舶，办公机械，计算机外围设备，仪表，通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。

立即咨询在线询价

产品介绍

技术文档下载

产品概述

DZD10系列单片电磁制动器只有一对摩擦付，它具有结构简单，安装方便，工作频率高，动作灵敏，无空载力矩，噪声低等特点，广泛应用于印刷，造纸，包装，医疗，建筑，纺织，船舶，办公机械，计算机外围设备，仪表，通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

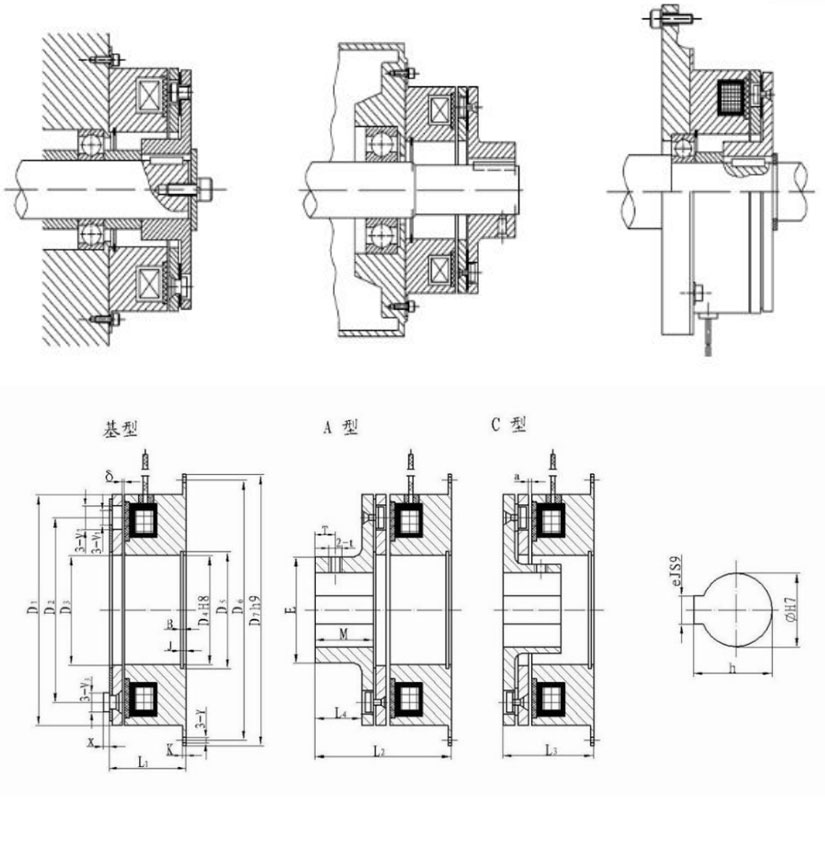

外形与安装尺寸

规格 Size	D₁	D₂	D₃	D₄	D₅	D₆	D₇	L₁	L₂	L₃	L₄	M	J
0.4	63	46	34.5	35	37	72	80	22.5	37.5	25.5	12	15	3.5
1	80	60	41.5	42	44.5	90	100	24.5	44.5	28.5	16	20	4.3
2	l00	76	51.5	52	55	112	125	28	53	33	20	25	5
4	125	95	61.5	62	65	137	150	31	61	37	24	30	5.5
8	160	120	79.5	80	83.5	175	190	35	73	42	31	38	6
16	200	158	100	100	103.5	215	230	41	83	50	33	42	7
25	241	185.5	120	120	124	260	280	48.5	98.5	60.5	38	50	8

规格 Size	B	V₁	V₂	V₃	Y	X	K	E	T	t	ф	h	e	δ
0.4	1.7	3.1	6.3	5.5	5	2	2	26	6	M4	15	17.3₀^+0.1	5	0.2
1	1.7	4.I	8	7.5	5.5	2.8	2.5	31	8	M5	15	17.3₀^+0.1	5	0.2
2	2.2	5.1	10.5	9	6.5	3.8	3	41	10	M5	20	22.8₀^+0.1	6	0.2
4	2.2	6.1	12	11	6.5	5	3.5	49	12	M6	25	28.3₀^+0.2	8	0.3
8	2.7	8.1	15	14	9	6	4	65	15	M8	30	33.3₀^+0.2	8	0.3
16	2.7	10.2	20	18.5	9	8	5	83	16	M8	45	48.8₀^+0.2	14	0.5
25	3.2	10.2	20	18.5	11	8	6	100	18	M10	55	59.3₀^+0.2	16	0.5

安装示意图
