DLM5系列离合器为湿式多片有滑环电磁离合器，需要在有润滑的条件下工作，摩擦片磨损小，使用寿命长。径向尺寸小、力矩大、可广泛应用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合，换向、变速等作用。

离合器在下列条件下能可靠的工作：

1.周围空气温度为-5℃--+40℃。

2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

3.离合器需在有润滑油的条件下工作。

4.离合器线圈的电压波动不超过+5%和-15%的额定电压。

5.离合器安装地点的海拔不超过2000米。

主要性能参数：

规格 Size	额定动力矩 Rated Dynamic Torque N.m	额定静力矩 Rated Static Torque N.m	空效力矩 Drag Torque ( ≤ )N.m	接通时间 Engagement Time ( ≤ )S	断开时间 Disengagement Time ( ≤ )S	额定电压 Rated Voltage DCV	线圈消耗功率 ( 20 ℃ ) Coil Consumption power( 20 ℃ ) W	允许最高转速 Allowed Max Revolution r/min	重量 Weight kg	供油流量 Oil Flow Rates L/min
1.2/1.2C	12	20	0.39	0.28	0.09	24	10	3500	1.3	0.20
2.5	25	40	0.40	0.30	0.09	24	17	3500	1.73	0.25
5/5C	50	80	0.90	0.32	0.10	24	17	3000	2.9	0.40
10/10C	100	160	1.80	0.35	0.l4	24	29	3000	4.3	0.65
16	160	250	2.40	0.37	0.14	24	26	2500	5.8	0.65
25/25C	250	400	3.50	0.40	0.18	24	39	2200	7.7	1.00
40	400	630	5.60	O.42	0.20	24	45	2000	12.2	1.00
63	630	1000	9.00	0.45	0.25	24	66	1800	16.2	1.2
100	1000	1600	15.0	0.65	0.35	24	81	1600	23.2	1.2
160	1600	2500	24.0	0.90	0.45	24	87	1600	31.7	1.5
250	2500	4000	37.50	1.20	0.60	24	100	1200	47	2.0
400	4000	6300	60.00	1.50	0.80	24	134	1000	100.9	3.0

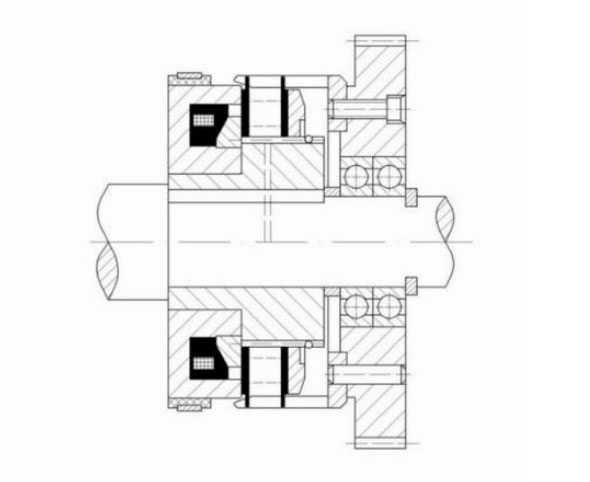

安装示意图：

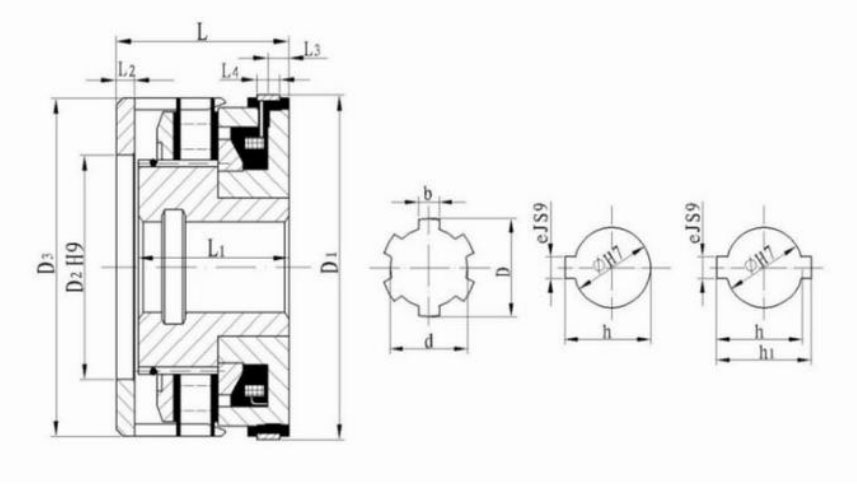

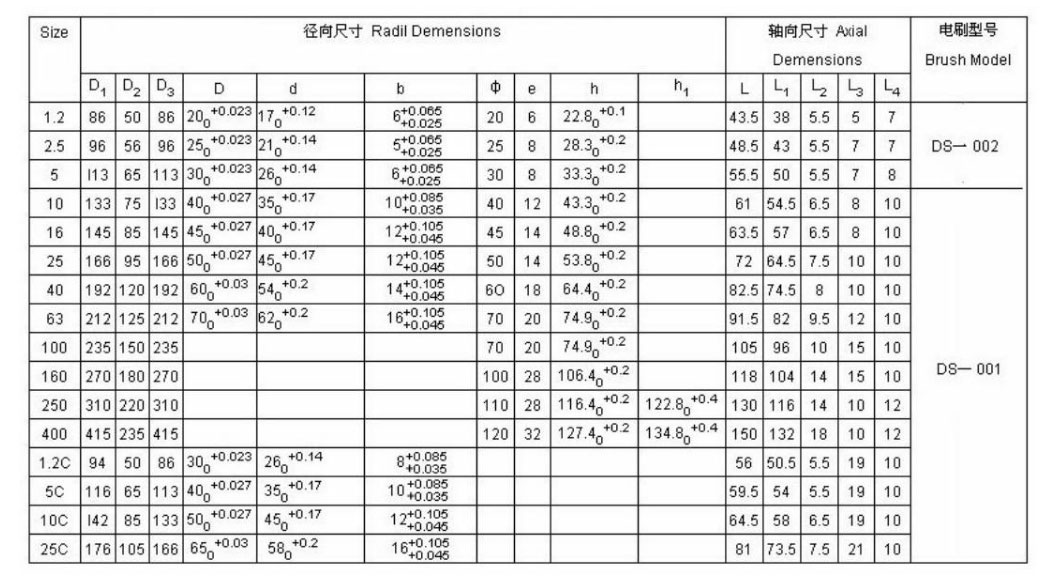

外形与安装尺寸：
