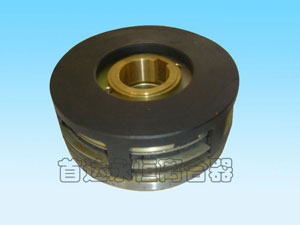

干式多片电磁离合器

EKE系列干式多片电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.
离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路，就能方便的对其实现自动、远程控制，从而满足机械传动系统的变速、换向、起动及定位等各种要求。
该系列离合器属于磁通不经过摩擦片组的结构形式，短电后的残余力矩小，动作时间快。特别适用于对动作时间有要求的场合使用。在使用过程中摩擦片磨损到一定程度，出现力矩下降时，需将工作气隙进行调整。
离合器在下列条件下能可靠的工作：
（1）周围空气温度为-5℃--+40℃。
（2）在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
（3）离合器需在有润滑油的条件下工作。
（4）离合器线圈的电压波动不超过+5%和-15%的额定电压。
（5）离合器安装地点的海拔不超过2000米。
主要性能参数

规格 Size	额定动力矩 Rated Dynamic Torque N.m	额定静力矩 Rated Static Torque N.m	空效力矩 Drag Torque (≤)N.m	接通时间 Engagement Time (≤)S	断开时间 Disengagement Time (≤)S	额定电压 Rated Voltage DCV	线圈消耗功率 (20℃) Coil Consumption power(20℃) W	允许最高转速 Allowed Max Revolution r/min	重量 Weight kg
1A/1A·G	12.5	20/14	0.088/0.05	0.14/0.11	0.03/0.025	24	26	3000	2
2A/2A·G	25	40/27.5	0.175/0.10	0.18/0.16	0.032/0.028	24	27	3000	2.6
4A/4A·G	40	63/44	0.280/0.16	0.20/0.18	0.04/0.03	24	33	3000	3.2
6A/6A·G	63	100/70	0.350/0.26	0.25/0.20	0.045/0.04	24	43	3000	4
10A/10A·G	100	160/110	0.500/0.35	0.28/0.25	0.06/0.045	24	43	3000	5.5
16A/16A·G	160	250/175	1.00/0.56	0.30/0.28	0.08/0.06	24	47	2500	7.8
25A/25A·G	250	400/280	1.50/0.88	0.35 /0.30	0.11/0.08	24	55	2200	11
40A/40A·G	400	630/440	2.50/1.40	0.40/0.35	0.12/0.11	24	62	2000	15
63A/63A·G	630	lO00/700	4.00/2.20	0.50/0.40	0.15/0.12	24	70	1750	21
100A/100A·G	1000	1600/1100	6.00/3.00	0.60/0.50	0.18/0.15	24	79	1600	32
160A/l60A·G	1600	2500/1750	10/5.5	0.90/0.70	0.22/0.18	24	93	1350	50
250A/250A·G	2500	4000/2750	15/8.6	1.15/0.90	0.28/0.25	24	110	1200	77
400A/400A·G	4000	6300/4400	24/14	1.30/1.20	0.35/0.30	24	123	1000	122

安装示意图

外形与安装尺寸

格 size	径向尺寸 Radil Demensions									轴向尺寸 Axial Demensions						电刷型号 Brush Model
格 size	D₁	D₂	D₃	D₄	ф	e	h	J	K	L	L₁	L₂	L₃	L₄	δ	电刷型号 Brush Model
1A/1A·G	100	100	85	50	18	5₀^+0.025	19.9₀^+0.14	2-φ6	4-M6	45	42	5	5.5	8	0.30	湿式采用 DS-005 干式采用 DS-006
2A/2A·G	110	110	90	55	20	6₀^+0.025	22.3₀^+0.14	2-φ6	4-M6	48	45	5	5.5	8	0.30
4A/4A·G	120	120	100	60	25	8₀^+0.03	27.6₀^+0.14	3-φ6	6-M6	52	48	6	5.5	8	0.30
6A/6A·G	132	132	105	65	30	8₀^+0.03	32.6₀^+0.17	3-φ6	6-M8	55	50	7	5.5	8	0.30
10A/10A·G	147	145	120	75	40	12₀^+0.035	42.9₀^+0.17	3-φ8	6-M8	58	53	7	5.5	8	0.35
16A/16A·G	162	160	135	85	45	14₀^+0.035	48.3₀^+0.17	3-φ8	6-M8	62	57	7	5.5	8	0.40
25A/25A·G	182	180	155	95	50	16₀^+0.035	53.6₀^+0.2	3-φ10	6-M10	68	63	8	6	8	0.45
40A/40A·G	202	200	170	120	60	18₀^+0.035	64₀^+0.2	3-φ10	6-M10	76	70	9	6.25	8	0.50
63A/63A·G	235	230	200	125	70	20₀^+0.045	74.3₀^+0.2	3-φ14	6-M12	86	80	10	6.25	8	0.60
100A/100A·G	270	255	235	150	70	20₀^+0.045	74.3₀^+0.2	3-φ14	6-M17	100	92	12	8.5	10	0.70
160A/l60A·G	310	295	260	180H8	75	20±0.026	81.1₀^+0.2	3-φ16	6-M16	115	107	14	8	10	0.80
250A/250A·G	360	340	305	200H8	100	28±0.026	106.4₀^+0.2	4-φ16	8-M16	132	122	15	8.5	10	0.90
400A/400A·G	420	395	350	235H8	120	32₀^+0.05	126.7₀^+0.20	4-φ20	8-M16	150	138	17	8.5	10	1
