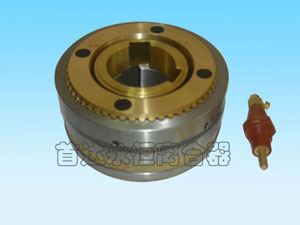

DLY5(EZE系列)牙嵌式有滑环电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件. 离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路,就能方便的对其实现自动、远程控制,从而满足机械传动系统的变速、换向、起动及定位等各种要求。 该系列离合器是借助端面细牙的啮合来传递力矩的,因此与相同规格的摩擦片式离合器相比,体积小,无摩擦发热,断电后完全分离,无空载力矩,而且既能适应于湿式工作也能适用于干式工作。离合器为刚性结合,它只能在转速较低的条件下结合,若在静止时或在相对转速同步的情况下结合则最为适宜。 离合器在下列条件下能可靠的工作: 1.周围空气温度为-5℃--+40℃。 2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 3.离合器需在有润滑油的条件下工作。 4.离合器线圈的电压波动不超过+5%和-15%的额定电压。 5.离合器安装地点的海拔不超过2000米。 主要性能参数
规格 Size
额定传递力矩 Rated Transmitting Torque N·m
额定电压: Rated Voltage DCV
线圈消耗功率 (20℃) Coil Consumption power(20℃) W
允许最高结合转速 Max Engagament Revolution r/min
允许最高转速 Allowed Max Revolution r/min
重量 Weight kg
2A
20
24
17
60
5500
0.9
5A
50
22
4500
1.5
10A
200
28
30
4000
2.3
16A
160
32
3500
3.0
25A
250
44
3300
4.3
40A
400
58
10
3000
6.2
63A
630
相对静止
2500
8.9
100A
1000
73
2200
14.0
160A
1600
87
2000
20.0
250A
85
1700
34.0
规格Size
径向尺寸 Radil Demensions
轴向尺寸 Axial Demensions
电刷型号 Brush Model
D1
D2
D3
D4
d1
d2
ф
h
e
j
k
L
L1
L2
L3
L4
L5
δ
75
65
55
45
39.5
25
2×4
4-M4
33
18.6
6.5
8
0.4
湿式使用 DS-005 干式使用 DS-006
90
64
53
49
2×5
4-M5
40
24.1
2
9
0.5
105
57
26.6
10.5
115
100
70
62
2×6
4-M6
29.6
12.5
125
68
2×8
33.
2.5
15.5
0.6
140
74
2×10
6-M6
67
7.5
130
95
6-M8
42
3
19.5
0.7
185
155
135
182
97
2×12
21
215
180
l58
114
6-M10
3.5
8.5
25.5
DS-010
210
190
150
6-M12
66
26
