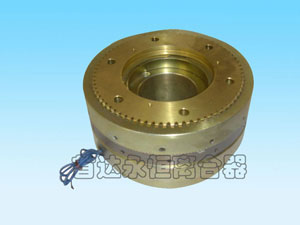

牙嵌式电磁离合器

DLY3系列电磁离合器为牙嵌式无滑环电磁离合器主要用于机械传动系统中，可在主、从动部分相对转速较低或为零的情况下，实现从动部分与主动部分的结合，从而达到制动，换向定位，位移等目的。广泛用于金属加工机械，冶金轧钢机械，包装机械，医疗机械，食品加工机械，纺织印染机械，造纸机械，精密机床等行业。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

主要性能参数

规格 Sise	额定传递力矩 Rated Transmitting Torque N·m	额定电压： Rsted Voltage DCV	线圈消耗功率 (20℃) Coil Consumption power(20℃) W	允许最高结合转速 Max Engagement Revolution r/min	允许最高转速 Allowed Max Revolution r/min
5A	50	24	24	50	4500
25A	250	24	38	20	3300
41A	410	24	64	15	3000
63A	630	24	60	相对静止	2500
100A	1000	24	80	相对静止	2200

安装示意图

外形与安装尺寸

规格 size	径向尺寸 Radil Demensions												轴向尺寸 Axial Demensions
规格 size	D₁	D₂	D₃	D₄	D₅	D₆	D₇	ф₁	ф₂	ф	h	e	L	L₁	L₂	L₃	a	δ
5A	82	58	42	36	35	75	82	3-ф4.5	3-ф10	20	22.8₀^+0.1	6	55	42	6	8	45°	0.3±0.05
25A	115	80	62	55	55	105	115	3-ф6.5	3-ф12	40	43.3₀^+0.2	12	70	50.8	5	10	45。	0.4±0.1
41A	134	95	72	68	70	127	134	6-ф8.5	6-ф15	45	48.8₀^+0.2	14	83	61	7	10	45°	0.4±0.1
63A	145	95	72	65	65	127	145	3-ф8.5	3-ф15	40	43.3₀^+0.2	12	85.6	64.5	5	10	45°	0.7±0.1
100A	166	120	90	80	85	152	166	6-ф8.5	6-ф14.5	60	64.4₀^+0.2	18	95	68	10	12	45。	0.7±0.1
